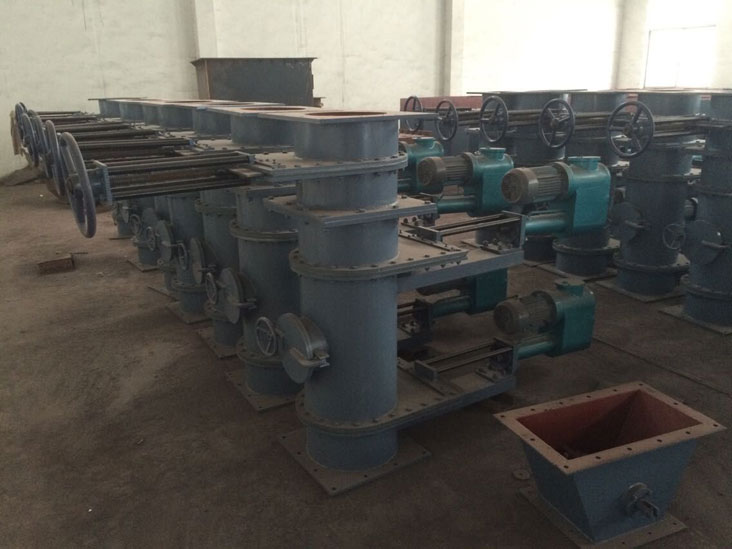

電液動插板式雙層卸灰閥

　概　述

　　　電液動金屬硬密封卸灰閥門是根據蘑菇頭式、錐形閥等結構的卸灰閥所存在的“體積大、泄漏率高，閥頭易磨損以及卡料、電機易燒毀、在工業生產流程中無法進入自動控制”等缺陷而研制的一種結構簡單、設計新穎的更新?lián)Q代之產品�？蓮V泛應用于冶金、礦山、建材、電力、化工等工業生產流程需要遠程控制或現場控制卸灰的過程中。

　特　點

　　1.集機、電、液、控于一體，可實現遠距離控制、中央調度室監控和微機控制；

　　2.通電后，自動完成上、下閥之間互相交替工作，至設定的卸料量后自動停止，雙閥全部關閉；

　　3.卸料途中遇到卡料現象時，可自動處理故障；

　　4.配用螺旋閘門便于對本閥維護而起切斷料流的作用；

　　5.泄漏率低，泄漏率≤0.05%

　　6.采用電液推桿作動力源，過載自動卸荷，自鎖性好，不漏油，運行平穩；

　　7.通過調整調節螺釘可調整密封門隙；

　　8.采用插板結構卡料現象比其它結構卸灰閥的頻率低具不易磨損。

　工作原理

　　　本閥為機、電、液、控于一體的卸料裝置，接通電源后，上閥電液推桿自動打開閘板，至限位開關（SQ2）后，停留數秒卸料，然后關閉上閥閘板，至限位開關（SQ1）后轉入下閥工作，下閥電液推桿打開閘板至限位開關（SQ4）后，停留數秒卸料，然后關閉下閥閘板至限位開關（SQ3）后轉入上閥工作。如此交替工作，至設定的卸灰量后，自動停止全過程工作。

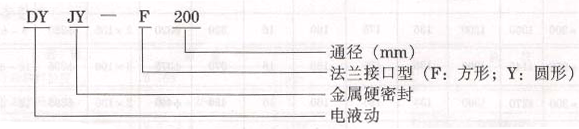

　型號編制說明

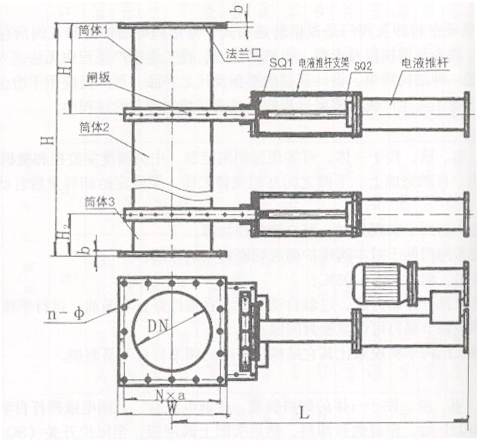

　電液動金屬硬密封卸灰閥門示意圖

　備　注

　　用戶如需要特殊要求，可按用戶要求設計制造；

　　電液推桿了大工作頻率在常溫≤20次/小時為宜。
